Performances Clés
Caractéristiques techniques de la gamme AHTP
Fronts de montée ultra-rapides
< 25 ns sur charge 200 pF. Temps de commutation optimisé pour charges capacitives et inductives.
Plage de fréquences étendue
Continu jusqu'à 200 kHz, jusqu'à 2 MHz en mode burst (option). Résolution temporelle 12 ns.
Contrôle de précision
Rapport cyclique ajustable de 0 à 100%. Durée d'impulsion réglable > 50 ns avec pas de 12 ns.
Courants de crête élevés
Capacité de charge rapide pour plasmas denses et homogènes. Impédance de sortie ultra-faible.
Tableau Comparatif des Générateurs
Gamme complète de générateurs haute tension pulsée pour plasmas atmosphériques DBD, arc glissant et corona
| Modèle | Type | Puissance max* | Tension max | Fronts de montée | Courant max |
|---|---|---|---|---|---|
| AHTPM05 | Monopolaire | 1 kW | 5 kV | < 15 ns | 160 A |
| AHTPM10C | Monopolaire | 1 kW | 10 kV | < 15 ns | 100 A |
| AHTPB05C | Bipolaire | 1 kW | ±5 kV | < 15 ns | 100 A |
| AHTPM10 | Monopolaire | 2 kW | 10 kV | < 25 ns | 160 A |
| AHTPB10C | Bipolaire | 2 kW | ±10 kV | < 25 ns | 100 A |
| AHTPB10 | Bipolaire | 4 kW | ±10 kV | < 50 ns | 160 A |
Générateurs Spécialisés
Solutions sur-mesure pour applications plasma avancées

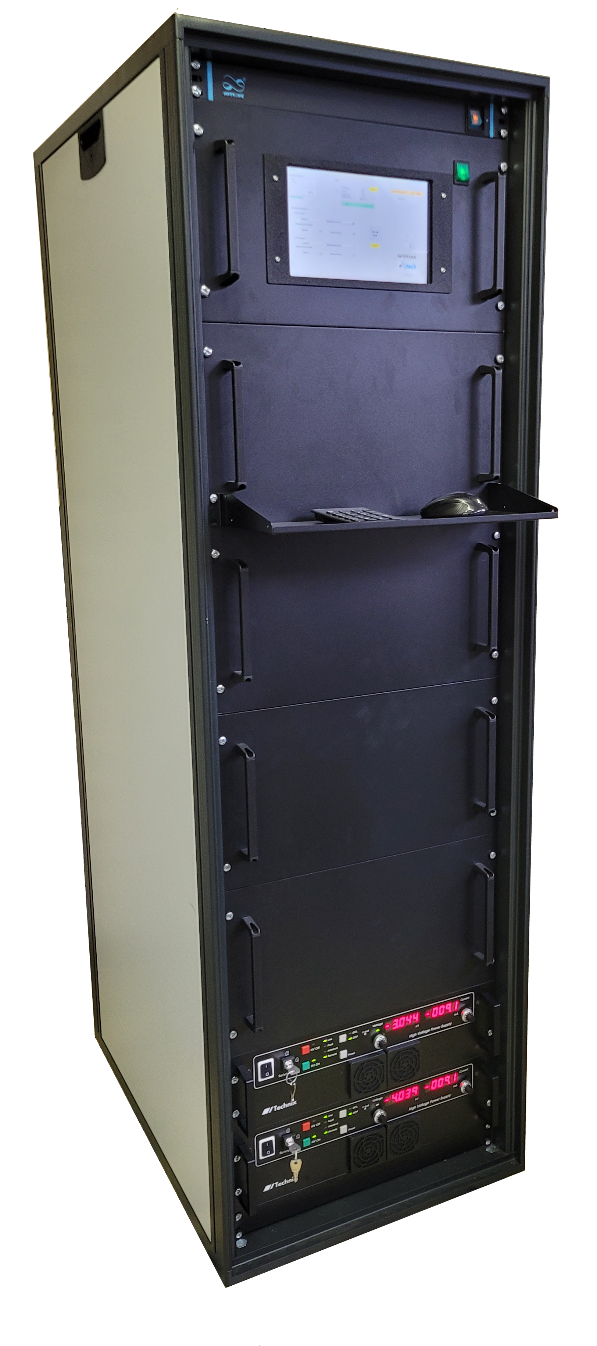

AHTPM10v3
Générateur Monopolaire
- ▸Alimentation haute tension spécialement conçue pour les charges capacitives et résistives, offrant une modulation rapide et précise de la tension pour une multitude d'applications.
- ▸Caractéristiques Techniques :
- ▹Tension de sortie ajustable de 0 à 10 kV
- ▹Mode Burst (train d'impulsions) jusqu'à 2 MHz
- ▹Durée d'impulsion modifiable, supérieure à 50 ns
- ▹Temps de commutation typiquement < 20 ns sur charge de 20 pF
- ▹Système de commutation rapide à base de MOSFET

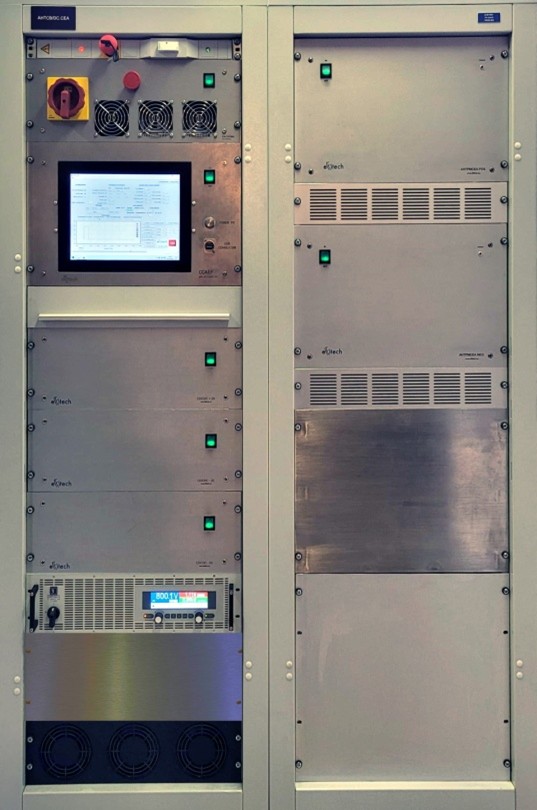

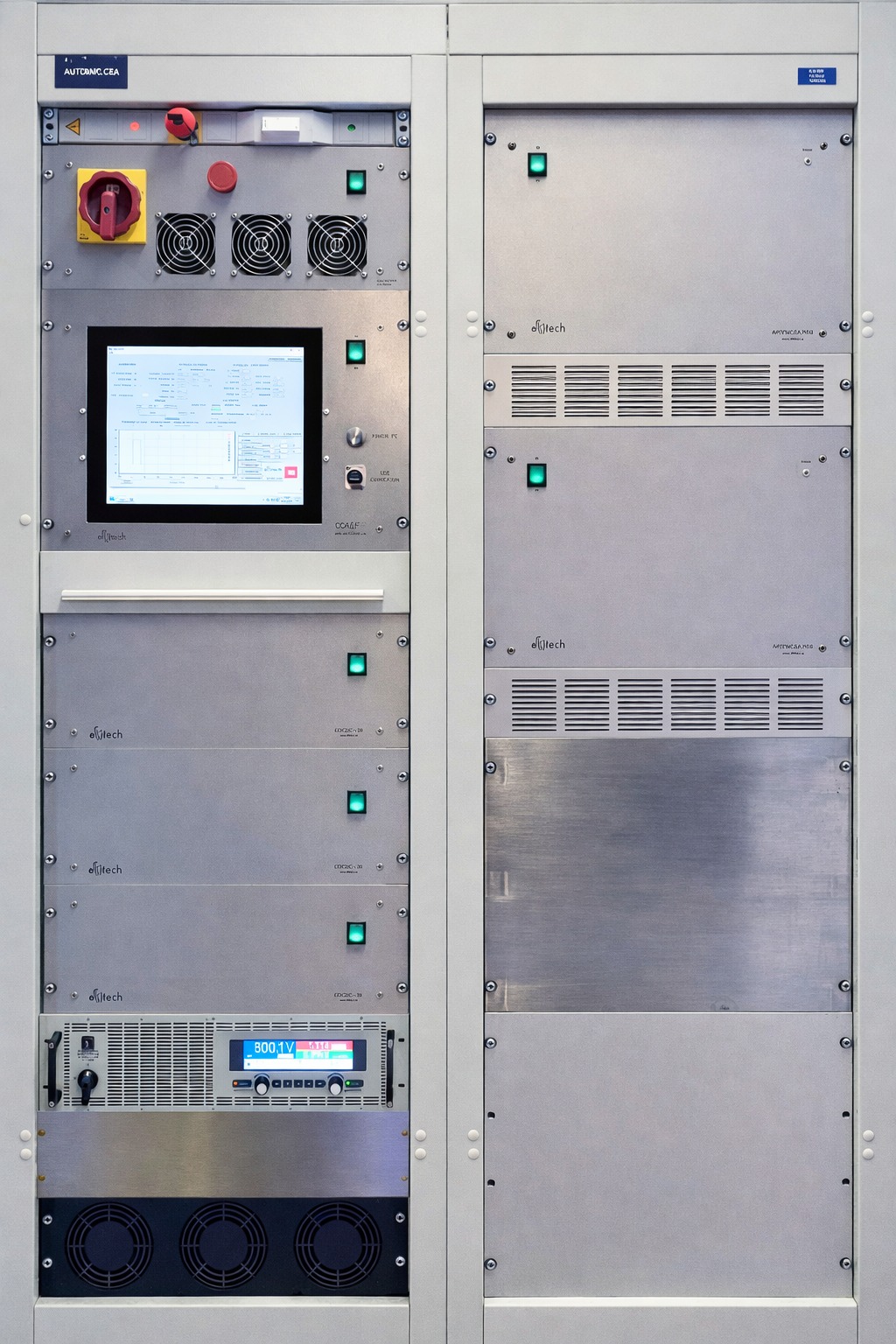

AHTPM40DC50
Générateur pour charge capacitive
- ▸Permet de générer des trains d'impulsions continus/pulsés selon une forme d'onde définie par l'utilisateur.
- ▸Caractéristiques Techniques :
- ▹Tension continue (DC) : Réglable de 0 à -50 kV
- ▹Tension pulsée : Réglable de 0 à -40 kV
- ▹Durée d'impulsion : Ajustable de 10 à 100 µs
- ▹Temps de montée/descente : Typiquement < 1 µs (dépend de la charge et du câblage)

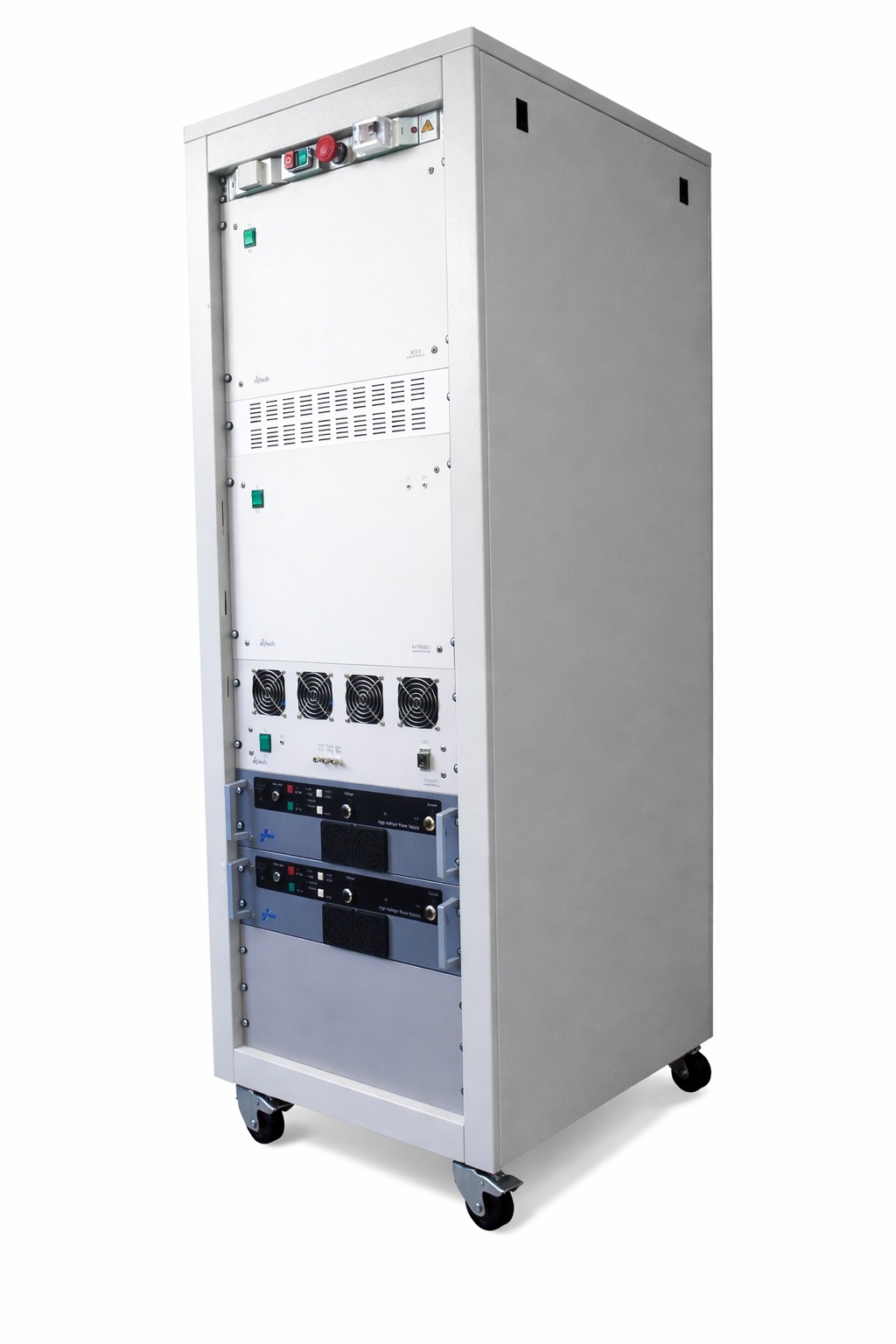

AHTPB10Z
Générateur Bipolaire pour Torche Plasma
- ▸Générateur dédié aux charges capacitives, fournissant des impulsions bipolaires avec passage à zéro.
- ▸Caractéristiques de l'Impulsion :
- ▹Tension de sortie : Crêtes positives et négatives jusqu'à 10 kV
- ▸Paramètres entièrement ajustables :
- ▹Amplitudes (V+ et V-)
- ▹Durées des impulsions
- ▹Passage à zéro
- ▹Fréquence de répétition (f)

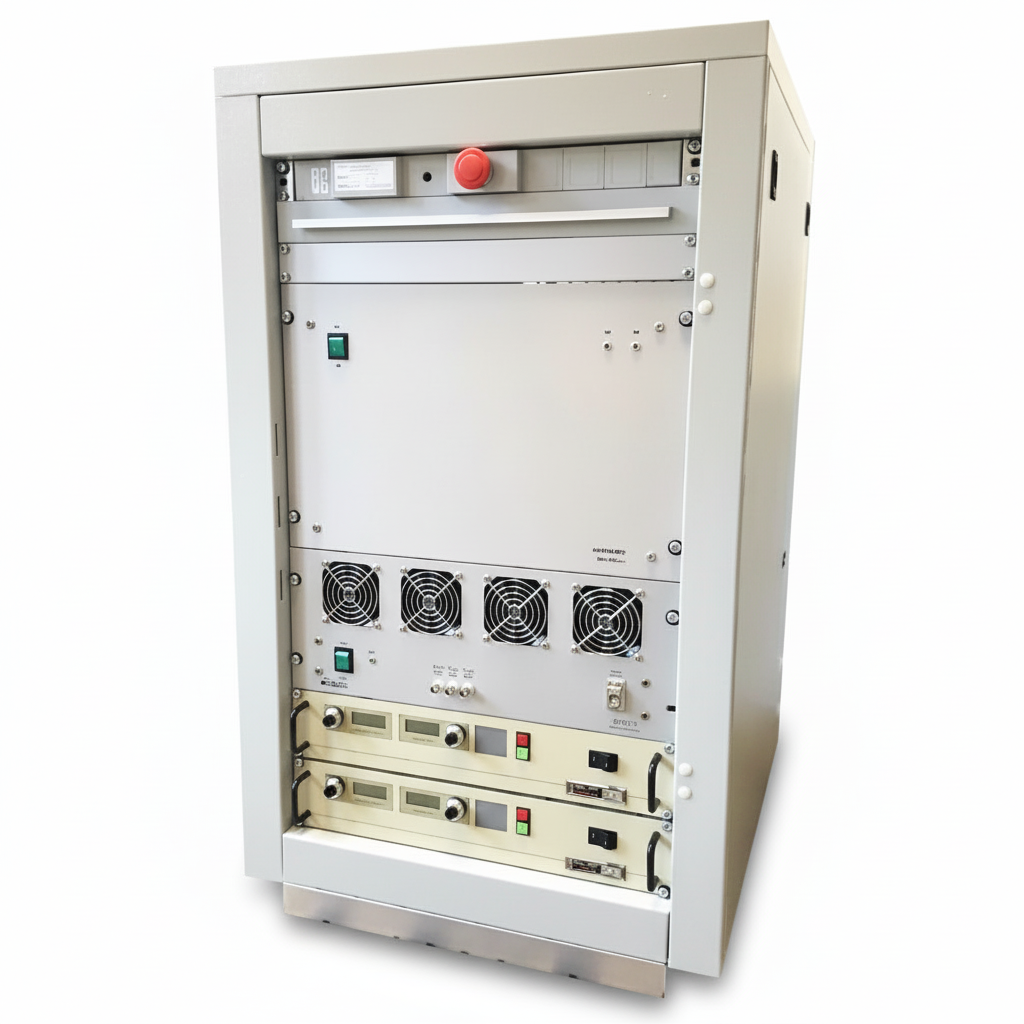

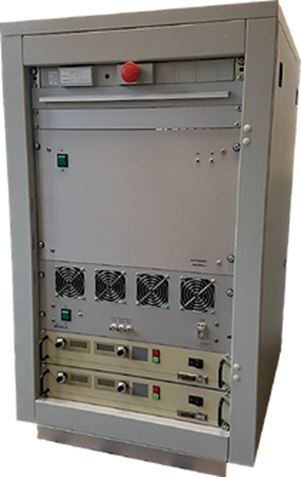

AHTPB10F
Générateur Bipolaire Ultra-Rapide
- ▸Générateur dédié aux charges capacitives, délivrant des impulsions bipolaires ultra-rapides.
- ▸Caractéristiques de l'Impulsion :
- ▹Tension de sortie : Crêtes positives et négatives jusqu'à 10 kV
- ▸Paramètres entièrement réglables :
- ▹Amplitudes (V+ et V-) et durées
- ▹Fréquence de répétition (f)

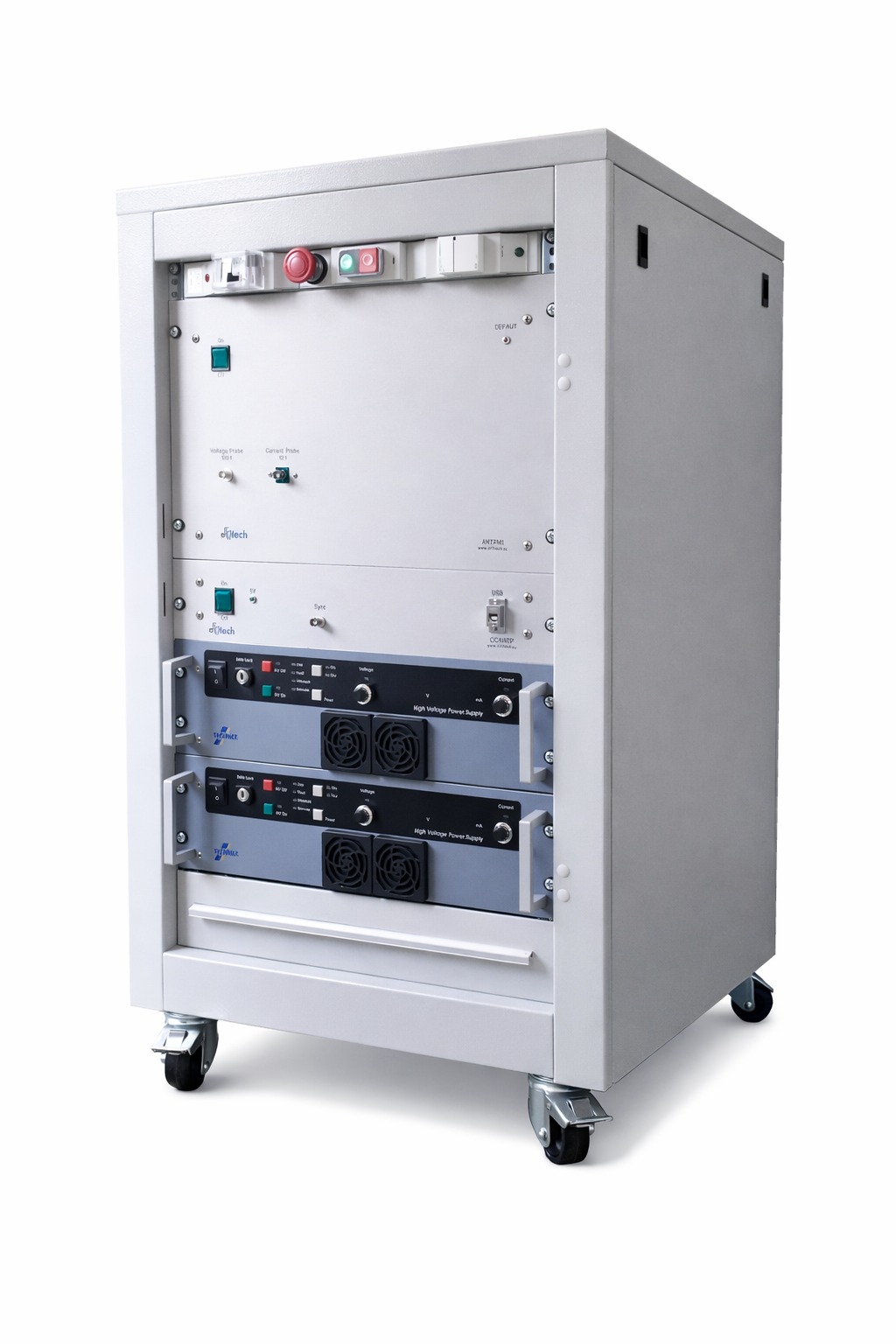

AHTPM1DC07
Générateur pour Charges Résistives
- ▸Générateur d'impulsions monopolaires avec offset réglable, conçu pour les charges résistives et utilisant la technologie de commutation rapide MOSFET.
- ▸Performances de Sortie :
- ▹Tension : Entièrement réglable (Typiquement 1 kV crête / 700 V offset)
- ▹Courant crête : Jusqu'à 110 A (typique)
- ▹Puissance moyenne : Max 1,2 kW (typique)
- ▹Personnalisation : Tensions crête et offset configurables sur demande

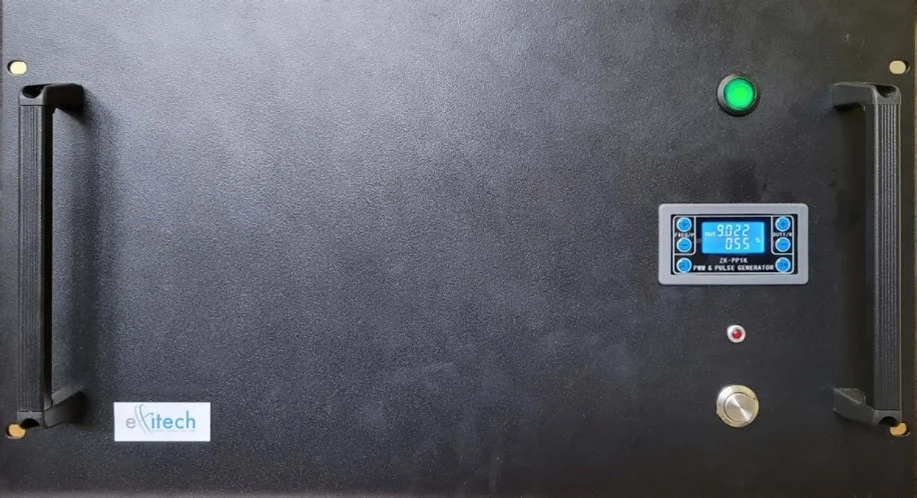

AHTPM5
Générateur d'Impulsions Monopolaires
- ▸Générateur d'impulsions monopolaires dédié aux charges résistives.
- ▸Caractéristiques de Sortie :
- ▹Tension pulsée : Réglable de 0 à 5 kV
- ▹Durée d'impulsion : Ajustable de 1 µs à 100 µs
- ▹Temps de commutation : Typiquement < 100 ns (sur charge 50 kΩ non inductive)
- ▹Impédance de charge : > 100 Ohms
- ▹Fréquence : Limitée par la puissance moyenne admissible
Captures Oscilloscope
Formes d'onde caractéristiques et exemples de fonctionnement sur différentes charges plasma

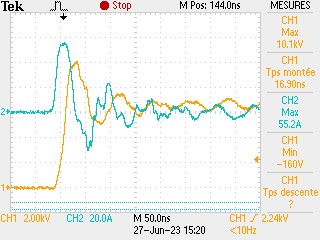

Impulsions rapides haute tension
Impulsions bipolaires ±10 kV avec fronts de montée < 15 ns. Configuration optimisée pour réacteurs DBD haute performance.

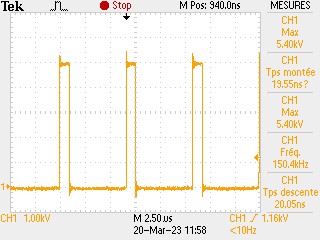

Régime haute fréquence
Train d'impulsions rectangulaires à 150 kHz sur charge capacitive. Stabilité amplitude < 2%, fronts < 25 ns.

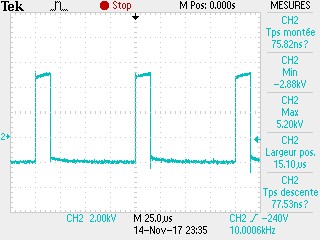

Mode bipolaire asymétrique
Configuration bipolaire asymétrique avec tensions indépendantes. Rapport cyclique ajustable pour contrôle plasma avancé.
Impulsions bipolaires symétriques
Tension crête-à-crête 14 kV, symétrie < 5%. Architecture push-pull pour plasmas DBD homogènes.

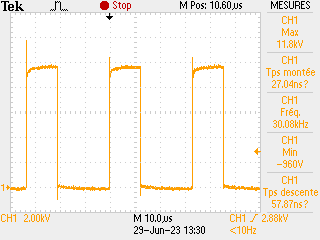

Charge DBD Réelle
Impulsions 10 kV à 30 kHz sur réacteur DBD. Stabilité crête-crête < 3%.

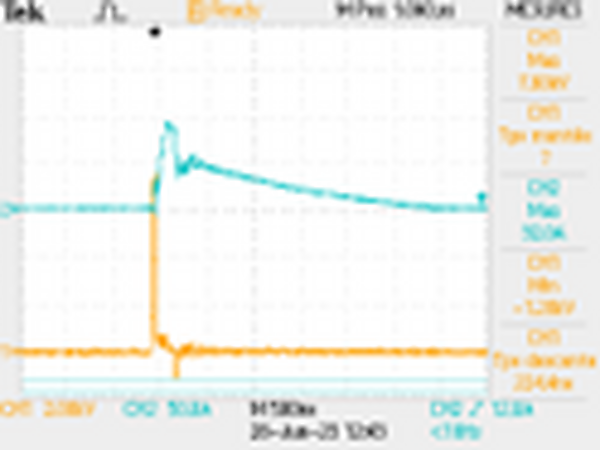

Détection d'Arc
Détection d'arc < 100 µs. Mise en sécurité automatique pour protéger le générateur et la charge.
Caractéristiques & Fonctionnalités
Technologies avancées pour le contrôle précis de plasmas froids atmosphériques
Architecture & Puissance
- Architecture modulaire 1-4 kW par générateur
- Compatibilité charges capacitives, inductives et résistives
- Commutation rapide par association série de MOSFET
- Intégration baie 19 pouces pour bancs de test
Contrôle & Pilotage
- IHM tactile intuitive (intégrée ou déportée)
- Pilotage Modbus RTU (option)
- Logiciel de contrôle temps réel (Windows)
- Déclenchement interne ou externe programmable
Sécurité & Protection
- Détection d'arc automatique < 100 µs
- Protection surconsommation configurable
- Mesure température optique (-20°C à 1000°C, précision ±1°C)
- Surveillance thermique et ventilation forcée
Compatibilité Plasma
- DBD (Décharge Barrière Diélectrique)
- Arc glissant avec contrôle précis
- Corona pour traitement de surface
- Plasmas froids homogènes et non filamentaires
Paramètres Électriques
Spécifications détaillées des performances électriques
Tensions & Courants
- • Tension de sortie : 0 à ±10 kV réglable
- • Courant moyen : jusqu'à 200 mA
- • Courant de crête : jusqu'à 160 A
- • Seuil protection court-circuit : 100-160 A (réglable usine)
Temporisation
- • Résolution temporelle : 12 ns
- • Durée minimale d'impulsion : 50 ns
- • Fronts de montée/descente : < 15 ns (13 pF)
- • Fréquence : 1 Hz à 200 kHz (2 MHz burst)
Compatibilité Charges
Conception optimisée pour charges capacitives (DBD), résistives et inductives. Impédance de sortie ultra-faible permettant une charge rapide pour plasmas denses et homogènes. Le temps de commutation sur charge 200 pF est typiquement < 25 ns.
Options & Fonctionnalités Avancées
Modes de fonctionnement avancés pour un contrôle optimal de vos procédés plasma
Mode Burst
Trains d'impulsions haute fréquence pour plasmas très denses :
- •Fréquence burst jusqu'à 2 MHz
- •Nombre d'impulsions par train réglable
- •Duty cycle indépendant pour contrôle puissance moyenne
- •Idéal pour plasmas homogènes denses
Modes de Régulation
Contrôle automatique de votre procédé plasma :
Régulation par :
- • Puissance consommée (Watt)
- • Température de charge
Variable ajustée :
- • Fréquence de répétition
- • Largeur d'impulsion
Pilotage Industriel
Intégration dans votre installation industrielle :
- •Liaison optique RS485 pour environnements bruyants
- •Protocole Modbus RTU standard
- •Pilotage via automate (PLC/API)
- •Intégration simplifiée dans lignes de production
Services & Accompagnement
Un partenariat technique complet de la conception à l'optimisation de votre procédé plasma
Conception sur-mesure
Développement de solutions adaptées à votre cahier des charges. Dimensionnement précis selon vos contraintes de puissance, fréquence et impédance de charge.
Intégration système
Adaptation à vos réacteurs existants. Optimisation de la liaison HT (câblage, connectique) pour minimiser les inductances parasites et préserver les fronts rapides.
Support technique expert
Accompagnement scientifique et technique. Formation aux bonnes pratiques d'utilisation. Support réactif pour optimisation des paramètres plasma.
Évolution & maintenance
Mises à jour logicielles et firmware. Upgrades matériels (puissance, fréquence). Service après-vente et pièces détachées disponibles.
Location courte et longue durée
Testez nos générateurs haute tension sur vos procédés plasma avant investissement. Support technique inclus. Idéal pour phases R&D et validation de procédés.
